    7. sınıf Türk Bayrağı Çizimi Anlatımı (proje için)

    Öğrencilere verilen Türk Bayrağı Çizimi Projesi için bir anlatım. Aşağıda bir öğrencinin kağıda Türk bayrağı çizimini aşama aşama anlatıyorum.

    Bayrak ölçüleri için buraya bakınız
    --------------------------------------------------------------------------------
    Çizime başlamadan önce bir en (genişlik: G) belirlemen gerekir. En için 12 cm iyidir. Kağıta çizim için. Sonra kitabındaki ölçüleri sırayla çizime uygulayacaksın.

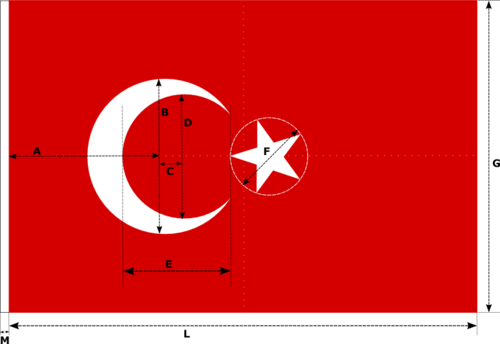

    Türk Bayrağı Çizimi

    Bu resme göre anlatıyorum. İlk önce sağdaki genişliği çiz. Sonra bağıntıda dediği gibi boy genişliğin 1,5 katıdır. Gnişliğin 12 cm aldıysan boyu 12.1,5=18 cm çizeceksin. Dikdörtgeni oluşturduktan sonra en sola uçkurluk genişliğini çizersin 12.(1/30)=0,4 cm yani 4 mm çizeceksin.
    Sonra büyük hilali(çember) çizmek için büyük çemberin uçkurluktan ne kadar uzakta onu bulman gerekiyor.

    O da genişliğin 1/2 katıdır. Yani 6 cmdir. Dikdörtgenini genişliğinin orta noktasından 6 cm sağa bir nokta koyarsın ve buraya büyük çemberi çizersin. Büyük çemberin yarıçapını bulalım o zaman. Büyük çemberin çapı genişliğin yarısıdır. O zaman yarıçapı bununda yarısı yani 3 cm olan bir çember çizeceksin. Biraz önce belilrlediğin noktaya 3 cm yarıçapında bir çember çiz pergelle. Şimdide küçük çemberi çizeceğiz. Bu küçük çemberin çapı genişlik çarpı 0,4 yani 12x0,4=4,8 cm dir. Yarıçapı 4,8/2=2,4 cmdir. Şimdi küçük çemberi çizeceksin. Nereye çizeceksin. Biraz önceki büyük çemberi çizdiğimiz merkezden 12x0,0625 yani 0,75 cm yani yaklaşık 8 mm sağ tarafa bir nokta koyup buraya çizeceksin. Sonra bu iki çemberin bazı kısımları üstü üste gelecek. Hilal oluşması için bu üst üste gelen bölümleri sileceksin.


    Geriye kaldı yıldız. Yıldızın etrafını çevreleyecek çember şekilde görünen E uzunluğunun sağ bitimine gelecek şekilde ve merkezi bayrak genişliğinin ortasına gelecek şekilde çizilecek. Yıldızı çizmeden önce çemberin yarıçapını bulacaksın. Çapı, Genişliğik x (1/4)=12x(1/4)=3 cm çapıdır. Yarı çapı ise 1,5cm dir. Biraz önce belirlediğimiz noktaya 1,5 cm çaplı bir çember çiz.

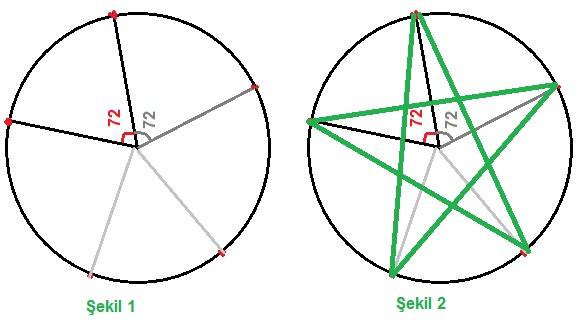

    Bu çember içine bir yıldız çizmek gerekecek. Yıldızın 5 köşesi olmalıdır. Yıldızın 5 köşenini çember üzerinde yerlerini bulmak için çemberin merkezinden aralarında 72er derece olan 5 açı çizerek başlayabilirsiniz (Şekil 1).

    Bu beş açının kolları çember üzerinde 5 noktaya gelecektir. Bu 5 nokta yıldızımızın köşeleridir. Bu 5 noktayı cetvel ile karşılıklı olarak doğru parçaları yardımıyla birleştirmelisin (Şekil 2).

    Türk bayrağı yıldızı çizme

    Ayrıca buradaki video anlatımdan da yararlanabilirsiniz.

    Anlatım bitmiştir. Kolay gelsin.

  2. #2

    Statü
    Grubu
    Üye
    İş
    7. sınıf

    Sponsorlu Bağlantılar

    :D

    ya çok yardımcı oldu saolun hocam

  3. #3

    Statü
    Grubu
    Site sahibi
    İş
    Matematik Öğretmeni

    Sponsorlu Bağlantılar

    önemli değil. bu anlatımı başka yerde bulamazsınız.

  4. #4

    Statü
    Grubu
    Üye
    İş
    7. sınıf
    hocam bunu genişliği 18 alıp yaparmısın

  5. #5

    Statü
    Grubu
    Üye
    İş
    7. sınıf
    hocam sağolun bu benim hayatımı kurtaran kritik bir performans tı çok sağolun

  6. #6

    Statü
    Grubu
    Üye
    İş
    7. sınıf

    yukarı

    Çok teşekkürler hocam performans ödevime çok yardımcı oldunuz

  7. #7

    Statü
    Grubu
    Üye
    İş
    10. sınıf
    Paylaşımın güzel ama bence matematikte gereği olmayan bir konu
